Муфта соединительная термоусаживаемые для контрольных кабелей ПСТк на напряжение до 1 кВ
| Название | Артикул | Цена |
|---|---|---|
| ПСТк (4-7)/ (0,75-1) (КВТ) | 57245 | 203.55 руб. |
| ПСТк (10-37) х 0,75-1,5 (КВТ) | 66564 | 279.45 руб. |
| ПСТк (19-37)/ (1,5-2,5) (КВТ) | 57248 | 377.2 руб. |
| ПСТк (4-14)/ (1,5-2,5) (КВТ) | 57247 | 280.6 руб. |
| ПСТк (4-10)/ (4-10) (КВТ) | 57249 | 279.45 руб. |

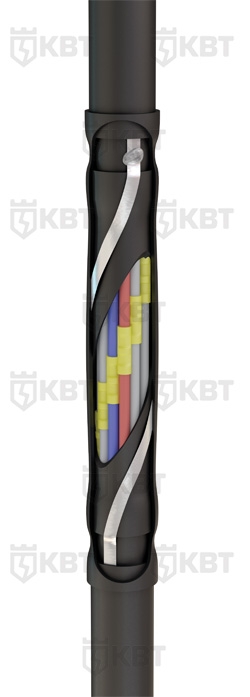

Муфты термоусаживаемые соединительные на напряжение до 1 кВ для контрольных кабелей с ПВХ изоляцией ПСТк (КВТ)
- Инструкция по монтажу ПСТк
соединительных термоусаживаемых муфт для контрольных кабелей с ПВХ изоляцией на напряжение до 1 кВ
- Предназначены для соединения и ремонта контрольных кабелей с ПВХ изоляцией с броней и без брони на напряжение 660 В переменного тока или 1 кВ постоянного тока;
- Типы монтируемых кабелей: КВВГ, КВВГЭ, КВВГнг, КВВГнг LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ;
- Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях;
- Для соединения жил кабеля используются изолированные соединительные гильзы ГСИ, что обеспечивает одновременно соединение и изоляцию жил кабеля;
- Для соединения жил контрольных кабелей используются мультиразмерные гильзы в изолированном ПВХ корпусе. Гильзы ГСИ (КВТ) входят в базовую комплектацию;
- Опрессовка изолированных гильз осуществляется пресс-клещами: СТА-01, СТВ-01, СТК-01,
либо наборами: СТF, CTB торговой марки «КВТ»; - Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубки, выполняющей функцию внешнего защитного кожуха,обеспечивает полную герметизацию муфты после монтажа;
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям;
| наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение кабеля (мм²) | тип кабеля |
|---|---|---|---|---|
| ПСТк (4–7)/(0.75–1.5) | 4, 5, 7 | 1 | 0.75–1.5 | с броней и без брони |
| ПСТк (10–37)/(0.75–1.5) | 10, 14, 19, 27, 34 | 1 | 0.75–1.5 | |
| ПСТк (4–14)/(1.5–2.5) | 4, 5, 7, 10, 14 | 1 | 1.5–2.5 | |
| ПСТк (19–37)/(1.5–2.5) | 19, 27, 37 | 1 | 1.5–2.5 | |
| ПСТк (4–10)/(4–10) | 4, 5, 7, 10 | 1 | 4–10 |
