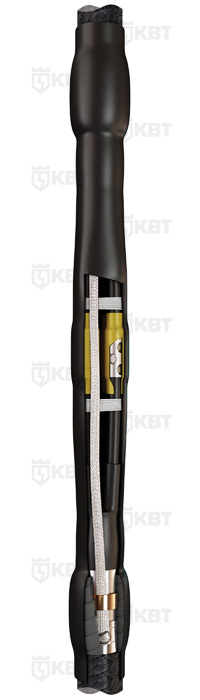

Муфта соединительная кабельная 4СТп-1, 3СТп-1

Название Артикул Цена
4СТп-1-25/50(КВТ) 50106 2 087.25 руб.
4СТп-1-25/50-Б-(КВТ) 50111 2 685.25 руб.
4СТп-1-70/120(КВТ) 50107 2 411.55 руб.
4СТп-1-70/120-Б-(КВТ) 50110 3 147.55 руб.
4СТп-1-150/240(КВТ) 50108 2 696.75 руб.
4СТп-1-150/240-Б-(КВТ) 50109 3 730.6 руб.
3СТп-1-25/50(КВТ) 54591 2 026.3 руб.
3СТп-1-25/50-Б-(КВТ) 54593 2 475.95 руб.
3СТп-1-70/120(КВТ) 54594 2 313.8 руб.
3СТп-1-70/120-Б-(КВТ) 54595 2 865.8 руб.
3СТп-1-150/240(КВТ) 54596 2 593.25 руб.
3СТп-1-150/240-Б-(КВТ) 54597 3 366.05 руб.
Описание

Муфты термоусаживаемые соединительные на напряжение до 1 кВ для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией 4СТп-1, 3СТп-1 (КВТ)



  • Инструкция по монтажу 3СТп-1, 4СТп-1

    соединительных термоусаживаемых муфт для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение до 1 кВ

  • Предназначены для соединения 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение до 1 кВ
  • Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
  • Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
  • Использование жильных трубок из маслостойкого материала предотвращает вытекание масла и осушение бумажной изоляции
  • Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
  • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
  • Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
  • Высокое качество комплектующих и используемых композиционных материалов

Каталог в PDF кабельные муфты "КВТ"

Соединительные кабельные муфты 4СТп-1, 3СТп-1
комплектация и наименование муфтычисло жил в кабелерабочее напряжение (кВ)сечение жил кабеля (мм²)тип кабеля
без болтовых соединителейс болтовыми соединителями
4СТп-1-25/50 4СТп-1-25/50(Б) 4 1 25 — 50 с броней и без брони
4СТп-1-70/120 4СТп-1-70/120(Б) 4 1 70 — 120
4СТп-1-150/240 4СТп-1-150/240(Б) 4 1 150 — 240
3СТп-1-25/50 3СТп-1-25/50(Б) 3 1 25 — 50
3СТп-1-70/120 3СТп-1-70/120(Б) 3 1 70 — 120
3СТп-1-150/240 3СТп-1-150/240(Б) 3 1 150 — 240
