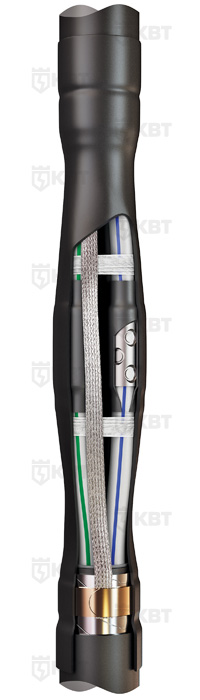

Муфта соединительная кабельная 4ПСТ-нг-LS-1, 5ПСТ-нг-LS-1
.jpg)
| Название | Артикул | Цена |
|---|---|---|
| 4ПСТнг-LS-1-16/25 (КВТ) | 65543 | 760.15 руб. |
| 4ПСТнг-LS-1-16/25 (Б) (КВТ) | 65547 | 998.2 руб. |
| 4ПСТ(б)нг-LS-1-16/25 (КВТ) | 65576 | 1 079.85 руб. |
| 4ПСТ(б)нг-LS-1-16/25 (Б) (КВТ) | 65580 | 1 320.2 руб. |
| 4ПСТнг-LS-1-25/50 (КВТ) | 65544 | 947.6 руб. |
| 4ПСТнг-LS-1-25/50 (Б) (КВТ) | 65548 | 1 397.25 руб. |
| 4ПСТ(б)нг-LS-1-25/50 (КВТ) | 65577 | 1 220.15 руб. |
| 4ПСТ(б)нг-LS-1-25/50 (Б) (КВТ) | 65581 | 1 664.05 руб. |
| 4ПСТнг-LS-1-70/120 (КВТ) | 65545 | 1 230.5 руб. |
| 4ПСТнг-LS-1-70/120 (Б) (КВТ) | 65549 | 1 776.75 руб. |
| 4ПСТ(б)нг-LS-1-70/120 (КВТ) | 65578 | 1 749.15 руб. |
| 4ПСТ(б)нг-LS-1-70/120 (Б) (КВТ) | 65582 | 2 298.85 руб. |
| 4ПСТнг-LS-1-150/240 (КВТ) | 65546 | 1 744.55 руб. |
| 4ПСТнг-LS-1-150/240 (Б) (КВТ) | 65550 | 2 510.45 руб. |
| 4ПСТ(б)нг-LS-1-150/240 (КВТ) | 65579 | 2 572.55 руб. |
| 4ПСТ(б)нг-LS-1-150/240 (Б) (КВТ) | 65583 | 3 341.9 руб. |
| 5ПСТнг-LS-1-16/25 (КВТ) | 65551 | 805 руб. |
| 5ПСТнг-LS-1-16/25 (Б) (КВТ) | 65555 | 1 101.7 руб. |
| 5ПСТ(б)нг-LS-1-16/25 (КВТ) | 65584 | 1 091.35 руб. |
| 5ПСТ(б)нг-LS-1-16/25 (Б) (КВТ) | 65588 | 1 386.9 руб. |
| 5ПСТнг-LS-1-25/50 (КВТ) | 65552 | 1 236.25 руб. |
| 5ПСТнг-LS-1-25/50 (Б) (КВТ) | 65556 | 1 792.85 руб. |
| 5ПСТ(б)нг-LS-1-25/50 (КВТ) | 65585 | 1 484.65 руб. |
| 5ПСТ(б)нг-LS-1-25/50 (Б) (КВТ) | 65589 | 2 038.95 руб. |
| 5ПСТнг-LS-1-70/120 (КВТ) | 65553 | 1 785.95 руб. |
| 5ПСТнг-LS-1-70/120 (Б) (КВТ) | 65557 | 2 472.5 руб. |
| 5ПСТ(б)нг-LS-1-70/120 (КВТ) | 65586 | 2 125.2 руб. |
| 5ПСТ(б)нг-L)-1-70/120 (Б) (КВТ) | 65590 | 2 812.9 руб. |
| 5ПСТнг-LS-1-150/240 (КВТ) | 65554 | 2 158.55 руб. |
| 5ПСТнг-LS-1-150/240 (Б) (КВТ) | 65558 | 3 117.65 руб. |
| 5ПСТ(б)нг-LS-1-150/240 (КВТ) | 65587 | 2 605.9 руб. |
| 5ПСТ(б)нг-LS-1-150/240 (Б) (КВТ) | 65591 | 3 568.45 руб. |
Соединительные кабельные муфты 4ПСТ-нг-LS-1, 5ПСТ-нг-LS-1
Инструкция по монтажу 4ПСТ-нг-LS-1, 5ПСТ-нг-LS-1
-
Муфты термоусаживаемые не поддерживающие горение соединительные на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией
- Муфты термоусаживаемые не поддерживающие горение соединительные на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией
- Предназначены для соединения 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
- Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп
- Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и 2 пружины постоянного давления для монтажа провода заземления к бронелентам кабеля
- Кожух надежно защищает, герметизирует и армирует муфту
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Каталог в PDF кабельные муфты "КВТ"
основные характеристики
| комплектация и наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) | |
|---|---|---|---|---|
| без болтовых соединителей | с болтовыми соединителями | |||
| для кабелей без брони: | ||||
| 4ПСТ-нг-LS-1-16/25 | 4ПСТ-нг-LS-1-16/25(Б) | 4 | 1 | 16 — 25 |
| 4ПСТ-нг-LS-1-25/50 | 4ПСТ-нг-LS-1-25/50(Б) | 4 | 1 | 25 — 50 |
| 4ПСТ-нг-LS-1-70/120 | 4ПСТ-нг-LS-1-70/120(Б) | 4 | 1 | 70 — 120 |
| 4ПСТ-нг-LS-1-150/240 | 4ПСТ-нг-LS-1-150/240(Б) | 4 | 1 | 150 — 240 |
| 5ПСТ-нг-LS-1-16/25 | 5ПСТ-нг-LS-1-16/25(Б) | 5 | 1 | 16 — 25 |
| 5ПСТ-нг-LS-1-25/50 | 5ПСТ-нг-LS-1-25/50(Б) | 5 | 1 | 25 — 50 |
| 5ПСТ-нг-LS-1-70/120 | 5ПСТ-нг-LS-1-70/120(Б) | 5 | 1 | 70 — 120 |
| 5ПСТ-нг-LS-1-150/240 | 5ПСТ-нг-LS-1-150/240(Б) | 5 | 1 | 150 — 240 |
| для кабелей с броней: | ||||
| 4ПСТ(б)-нг-LS-1-16/25 | 4ПСТ(б)-нг-LS-1-16/25(Б) | 4 | 1 | 16 — 25 |
| 4ПСТ(б)-нг-LS-1-25/50 | 4ПСТ(б)-нг-LS-1-25/50(Б) | 4 | 1 | 25 — 50 |
| 4ПСТ(б)-нг-LS-1-70/120 | 4ПСТ(б)-нг-LS-1-70/120(Б) | 4 | 1 | 70 — 120 |
| 4ПСТ(б)-нг-LS-1-150/240 | 4ПСТ(б)-нг-LS-1-150/240(Б) | 4 | 1 | 150 — 240 |
| 5ПСТ(б)-нг-LS-1-16/25 | 5ПСТ(б)-нг-LS-1-16/25(Б) | 5 | 1 | 16 — 25 |
| 5ПСТ(б)-нг-LS-1-25/50 | 5ПСТ(б)-нг-LS-1-25/50(Б) | 5 | 1 | 25 — 50 |
| 5ПСТ(б)-нг-LS-1-70/120 | 5ПСТ(б)-нг-LS-1-70/120(Б) | 5 | 1 | 70 — 120 |
| 5ПСТ(б)-нг-LS-1-150/240 | 5ПСТ(б)-нг-LS-1-150/240(Б) | 5 | 1 | 150 — 240 |
