Муфта соединительная кабельная 4ПСТ-1, 5ПСТ-1
| Название | Артикул | Цена |
|---|---|---|
| 4ПСТ-1-16/25(КВТ) | 60353 | 552 руб. |
| 4ПСТ-1-16/25-Б-(КВТ) | 60354 | 871.7 руб. |
| 4ПСТ(б)-1-16/25(КВТ) | 60355 | 825.7 руб. |
| 4ПСТ(б)-1-16/25-Б-(КВТ) | 60356 | 1 146.55 руб. |
| 4ПСТ-1-25/50(КВТ) | 57791 | 542.8 руб. |
| 4ПСТ-1-25/50-Б-(КВТ) | 57793 | 1 139.65 руб. |
| 4ПСТ(б)-1-25/50(КВТ) | 57792 | 895.85 руб. |
| 4ПСТ(б)-1-25/50-Б-(КВТ) | 57794 | 1 490.4 руб. |
| 4ПСТ-1-70/120(КВТ) | 57795 | 764.75 руб. |
| 4ПСТ-1-70/120-Б-(КВТ) | 57796 | 1 498.45 руб. |
| 4ПСТ(б)-1-70/120(КВТ) | 57797 | 1 118.95 руб. |
| 4ПСТ(б)-1-70/120-Б-(КВТ) | 57798 | 1 864.15 руб. |
| 4ПСТ-1-150/240(КВТ) | 57799 | 877.45 руб. |
| 4ПСТ-1-150/240-Б-(КВТ) | 57800 | 1 914.75 руб. |
| 4ПСТ(б)-1-150/240(КВТ) | 57802 | 1 320.2 руб. |
| 4ПСТ(б)-1-150/240-Б-(КВТ) | 57803 | 2 358.65 руб. |
| 5ПСТ-1-16/25(КВТ) | 60357 | 688.85 руб. |
| 5ПСТ-1-16/25-Б-(КВТ) | 60358 | 1 086.75 руб. |
| 5ПСТ(б)-1-16/25(КВТ) | 60359 | 948.75 руб. |
| 5ПСТ(б)-1-16/25-Б-(КВТ) | 60360 | 1 347.8 руб. |
| 5ПСТ-1-25/50(КВТ) | 55860 | 683.1 руб. |
| 5ПСТ-1-25/50-Б-(КВТ) | 57804 | 1 430.6 руб. |
| 5ПСТ(б)-1-25/50(КВТ) | 57552 | 1 012 руб. |
| 5ПСТ(б)-1-25/50-Б-(КВТ) | 57805 | 1 759.5 руб. |
| 5ПСТ-1-70/120(КВТ) | 55861 | 924.6 руб. |
| 5ПСТ-1-70/120-Б-(КВТ) | 57806 | 1 841.15 руб. |
| 5ПСТ(б)-1-70/120(КВТ) | 57553 | 1 270.75 руб. |
| 5ПСТ(б)-1-70/120-Б-(КВТ) | 57807 | 2 189.6 руб. |
| 5ПСТ-1-150/240(КВТ) | 55862 | 1 170.7 руб. |
| 5ПСТ-1-150/240-Б-(КВТ) | 57808 | 2 462.15 руб. |
| 5ПСТ(б)-1-150/240(КВТ) | 57554 | 1 542.15 руб. |
| 5ПСТ(б)-1-150/240-Б-(КВТ) | 57809 | 2 832.45 руб. |

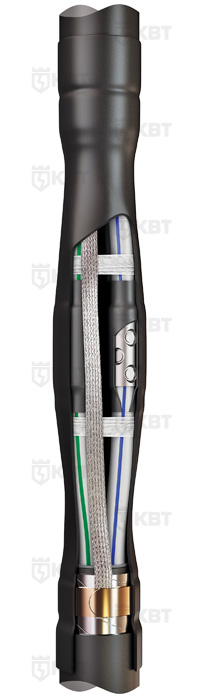

Муфты термоусаживаемые соединительные на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией 4ПСТ-1, 5ПСТ-1 (КВТ)
-
Инструкция по монтажу 4ПСТ-1, 5ПСТ-1
соединительных термоусаживаемых муфт для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони, на напряжение до 1 кВ
- Предназначены для соединения 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
- Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп
- Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и 2 пружины постоянного давления для монтажа провода заземления к бронелентам кабеля
- Кожух надежно защищает, герметизирует и армирует муфту
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Каталог в PDF кабельные муфты "КВТ"
основные характеристики
| комплектация и наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) | |
|---|---|---|---|---|
| без болтовых соединителей | с болтовыми соединителями | |||
| для кабелей без брони: | ||||
| 4ПСТ-1-16/25 | 4ПСТ-1-16/25(Б) | 4 | 1 | 16 — 25 |
| 4ПСТ-1-25/50 | 4ПСТ-1-25/50(Б) | 4 | 1 | 25 — 50 |
| 4ПСТ-1-70/120 | 4ПСТ-1-70/120(Б) | 4 | 1 | 70 — 120 |
| 4ПСТ-1-150/240 | 4ПСТ-1-150/240(Б) | 4 | 1 | 150 — 240 |
| 5ПСТ-1-16/25 | 5ПСТ-1-16/25(Б) | 5 | 1 | 16 — 25 |
| 5ПСТ-1-25/50 | 5ПСТ-1-25/50(Б) | 5 | 1 | 25 — 50 |
| 5ПСТ-1-70/120 | 5ПСТ-1-70/120(Б) | 5 | 1 | 70 — 120 |
| 5ПСТ-1-150/240 | 5ПСТ-1-150/240(Б) | 5 | 1 | 150 — 240 |
| для кабелей с броней: | ||||
| 4ПСТ(б)-1-16/25 | 4ПСТ(б)-1-16/25(Б) | 4 | 1 | 16 — 25 |
| 4ПСТ(б)-1-25/50 | 4ПСТ(б)-1-25/50(Б) | 4 | 1 | 25 — 50 |
| 4ПСТ(б)-1-70/120 | 4ПСТ(б)-1-70/120(Б) | 4 | 1 | 70 — 120 |
| 4ПСТ(б)-1-150/240 | 4ПСТ(б)-1-150/240(Б) | 4 | 1 | 150 — 240 |
| 5ПСТ(б)-1-16/25 | 5ПСТ(б)-1-16/25(Б) | 5 | 1 | 16 — 25 |
| 5ПСТ(б)-1-25/50 | 5ПСТ(б)-1-25/50(Б) | 5 | 1 | 25 — 50 |
| 5ПСТ(б)-1-70/120 | 5ПСТ(б)-1-70/120(Б) | 5 | 1 | 70 — 120 |
| 5ПСТ(б)-1-150/240 | 5ПСТ(б)-1-150/240(Б) | 5 | 1 | 150 — 240 |
