Муфта соединительная кабельная 1ПСТ нг-LS
| Название | Артикул | Цена |
|---|---|---|
| 1ПСТнг-LS-1-10/25 -Б- (КВТ) | 66837 | 332.35 руб. |
| 1ПСТнг-LS-1-25/50 -Б- (КВТ) | 66838 | 453.1 руб. |
| 1ПСТнг-LS-1-70/120 -Б- (КВТ) | 66839 | 487.6 руб. |
| 1ПСТнг-LS-1-150/240 -Б- (КВТ) | 66840 | 455.4 руб. |
| 1ПСТнг-LS-1-300/400 -Б- (КВТ) | 67032 | 794.65 руб. |
| 1ПСТнг-LS-1-500/630 -Б- (КВТ) | 67077 | 1 495 руб. |
Соединительные кабельные муфты 1ПCТ-нг-LS
Инструкция по монтажу 1ПСТнг-LS
-
для герметичного соединения кабелей и проводов с пластмассовой изоляцией на напряжение до 1 кВ
- Предназначены для герметичного соединения кабелей и проводов с пластмассовой изоляцией на напряжение до 1 кВ

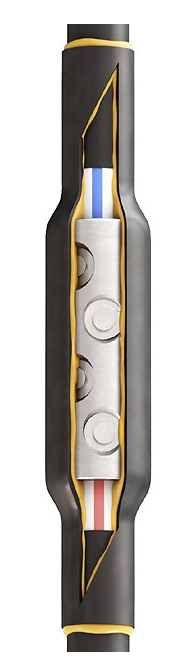

- Комплект состоит из болтового соединителя с угловым расположением болтов и термоусаживаемой манжеты с клеевым слоем
- Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
- Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки 3:1 обеспечивают полную герметизацию и изоляцию соединений
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Термоусадочные трубки устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Рекомендованы для оснащения ремонтно-аварийных служб
Основные характеристики
| комплектация и наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) |
|---|---|---|---|
| 1ПCТ-1-10/25(Б) нг-LS | 1 | 1 | 10 — 25 |
| 1ПCТ-1-25/70(Б) нг-LS | 1 | 1 | 25 — 70 |
| 1ПCТ-1-50/150(Б) нг-LS | 1 | 1 | 50 — 150 |
| 1ПCТ-1-120/300(Б) нг-LS | 1 | 1 | 120 — 300 |
