Муфта ответвительная термоусаживаемая 4ПТО-1, 5ПТО-1 4ПТО-1, 5ПТО-1
Название | Артикул | Цена |
---|---|---|
4ПТО-1-16/50-1,5/6 (КВТ) | 66584 | 2 022.85 руб. |
4ПТО-1-50/95-4/35 (КВТ) | 66585 | 3 653.55 руб. |
4ПТО-1-95/150-35/95 (КВТ) | 66586 | 4 738 руб. |
5ПТО-1-16/50-1,5/6 (КВТ) | 66587 | 2 245.95 руб. |
5ПТО-1-50/95-4/35 (КВТ) | 66588 | 4 085.95 руб. |
5ПТО-1-95/150-35/95 (КВТ) | 66589 | 5 216.4 руб. |

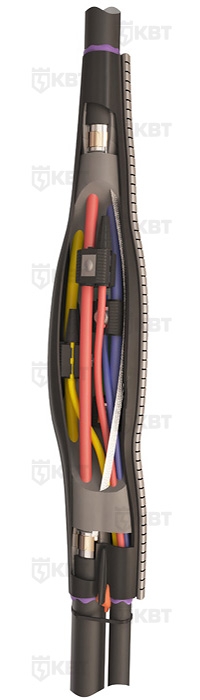

Ответвительные термоусаживаемые муфты 4ПТО-1, 5ПТО-1 (КВТ)
-
Инструкция по монтажу 4ПТО-1 и 5ПТО-1
ответвительных термоусаживаемых муфт для ответвления 4-х жильных и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
-
Предназначены для ответвления 4-х жильных и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
-
Типы монтируемых кабелей:
(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY -
Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
-
Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
-
Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием термоиндикаторной краской на внешней поверхности
-
Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
-
Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
-
Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
-
Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
-
Инструмент для монтажа: пропановая горелка ПГ (КВТ)
основные характеристики
комплектация и наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) | |
---|---|---|---|---|
магистраль | ответвление | |||
4ПТО-1-16/50-1.5/6 | 4 | 1 | 16 — 50 | 1,5 — 6 |
4ПТО-1-50/95-4/35 | 4 | 1 | 50 — 95 | 4 — 35 |
4ПТО-1-95/150-35/95 | 4 | 1 | 95 — 150 | 35 — 95 |
5ПТО-1-16/50-1.5/6 | 4 | 1 | 16 — 50 | 1,5 — 6 |
5ПТО-1-50/95-4/35 | 5 | 1 | 50 — 95 | 4 — 35 |
5ПТО-1-95/150-35/95 | 5 | 1 | 95 — 150 | 35 — 95 |
