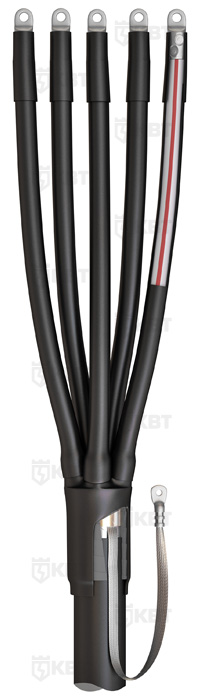

Муфта концевая кабельная 4ПКТп-нг-LS-1, 5ПКТп-нг-LS-1
.jpg)
| Название | Артикул | Цена |
|---|---|---|
| 4ПКТпнг-LS-1-10/25 (КВТ) | 65527 | 794.65 руб. |
| 4ПКТпнг-LS-1-10/25 -Б- (КВТ) | 65531 | 1 008.55 руб. |
| 4ПКТп(б)нг-LS-1-10/25 (КВТ) | 65560 | 931.5 руб. |
| 4ПКТп(б)нг-LS-1-10/25 (Б) (КВТ) | 65564 | 1 145.4 руб. |
| 4ПКТпнг-LS-1-25/50 (КВТ) | 65528 | 1 170.7 руб. |
| 4ПКТпнг-LS-1-25/50 (Б) (КВТ) | 65532 | 1 564 руб. |
| 4ПКТп(б)нг-LS-1-25/50 (КВТ) | 65561 | 1 305.25 руб. |
| 4ПКТп(б)нг-LS-1-25/50 (Б) (КВТ) | 65565 | 1 695.1 руб. |
| 4ПКТпнг-LS-1-70/120 (КВТ) | 65529 | 1 462.8 руб. |
| 4ПКТпнг-LS-1-70/120 (Б) (КВТ) | 65533 | 1 967.65 руб. |
| 4ПКТп(б)нг-LS-1-70/120 (КВТ) | 65562 | 1 703.15 руб. |
| 4ПКТп(б)нг-LS-1-70/120 (Б) (КВТ) | 65566 | 2 206.85 руб. |
| 4ПКТпнг-LS-1-150/240 (КВТ) | 65530 | 1 656 руб. |
| 4ПКТпнг-LS-1-150/240 (Б) (КВТ) | 65534 | 2 341.4 руб. |
| 4ПКТп(б)нг-LS-1-150/240 (КВТ) | 65563 | 1 858.4 руб. |
| 4ПКТп(б)нг-LS-1-150/240 (Б) (КВТ) | 65567 | 2 543.8 руб. |
| 5ПКТпнг-LS-1-10/25 (КВТ) | 65535 | 1 030.4 руб. |
| 5ПКТпнг-LS-1-10/25 (Б) (КВТ) | 65539 | 1 297.2 руб. |
| 5ПКТп(б)нг-LS-1-10/25 (КВТ) | 65568 | 1 371.95 руб. |
| 5ПКТп(б)нг-LS-1-10/25 (Б) (КВТ) | 65572 | 1 637.6 руб. |
| 5ПКТпнг-LS-1-25/50 (КВТ) | 65536 | 1 286.85 руб. |
| 5ПКТпнг-LS-1-25/50 (Б) (КВТ) | 65540 | 1 776.75 руб. |
| 5ПКТп(б)нг-LS-1-25/50 (КВТ) | 65569 | 1 416.8 руб. |
| 5ПКТп(б)нг-LS-1-25/50 (Б) (КВТ) | 65573 | 1 904.4 руб. |
| 5ПКТпнг-LS-1-70/120 (КВТ) | 65537 | 1 519.15 руб. |
| 5ПКТпнг-LS-1-70/120 (Б) (КВТ) | 65541 | 2 147.05 руб. |
| 5ПКТп(б)нг-LS-1-70/120 (КВТ) | 65570 | 1 604.25 руб. |
| 5ПКТп(б)нг-LS-1-70/120 (Б) (КВТ) | 65574 | 2 235.6 руб. |
| 5ПКТпнг-LS-1-150/240 (КВТ) | 65538 | 1 850.35 руб. |
| 5ПКТпнг-LS-1-150/240 (Б) (КВТ) | 65542 | 2 700.2 руб. |
| 5ПКТп(б)нг-LS-1-150/240 (КВТ) | 65571 | 2 105.65 руб. |
| 5ПКТп(б)нг-LS-1-150/240 (Б) (КВТ) | 65575 | 2 955.5 руб. |
Концевые кабельные муфты 4ПКТп-нг-LS-1, 5ПКТп-нг-LS-1
- Инструкция по монтажу 4ПКТп-нг-LS-1, 5ПКТп-нг-LS-1
Муфты термоусаживаемые не поддерживающие горение концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией
- Муфты термоусаживаемые не поддерживающие горение концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией
- Предназначены для оконцевания 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ;
- Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS;
- Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа;
- Для кабелей с броней используется непаяная система заземлени;
- Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам;
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям;
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
Основные характеристики
| комплектация и наименование муфты | тип установки муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) | |
|---|---|---|---|---|---|
| без болтовых наконечников | с болтовыми наконечниками | ||||
| для кабеля без брони | |||||
| 4ПКТп-нг-LS-1-10/25 | 4ПКТп-нг-LS-1-10/25(Б) | внутренняя и наружная | 4 | 1 | 10 — 25 |
| 4ПКТп-нг-LS-1-25/50 | 4ПКТп-нг-LS-1-25/50(Б) | 4 | 1 | 25 — 50 | |
| 4ПКТп-нг-LS-1-70/120 | 4ПКТп-нг-LS-1-70/120(Б) | 4 | 1 | 70 — 120 | |
| 4ПКТп-нг-LS-1-150/240 | 4ПКТп-нг-LS-1-150/240(Б) | 4 | 1 | 150 — 240 | |
| 5ПКТп-нг-LS-1-10/25 | 5ПКТп-нг-LS-1-10/25(Б) | внутренняя и наружная | 5 | 1 | 10 — 25 |
| 5ПКТп-нг-LS-1-25/50 | 5ПКТп-нг-LS-1-25/50(Б) | 5 | 1 | 25 — 50 | |
| 5ПКТп-нг-LS-1-70/120 | 5ПКТп-нг-LS-1-70/120(Б) | 5 | 1 | 70 — 120 | |
| 5ПКТп-нг-LS-1-150/240 | 5ПКТп-нг-LS-1-150/240(Б) | 5 | 1 | 150 — 240 | |
| для кабелей с броней: | |||||
| 4ПКТп(б)-нг-LS-1-10/25 | 4ПКТп(б)-нг-LS-1-10/25(Б) | внутренняя и наружная | 4 | 1 | 10 — 25 |
| 4ПКТп(б)-нг-LS-1-25/50 | 4ПКТп(б)-нг-LS-1-25/50(Б) | 4 | 1 | 25 — 50 | |
| 4ПКТп(б)-нг-LS-1-70/120 | 4ПКТп(б)-нг-LS-1-70/120(Б) | 4 | 1 | 70 — 120 | |
| 4ПКТп(б)-нг-LS-1-150/240 | 4ПКТп(б)-нг-LS-1-150/240(Б) | 4 | 1 | 150 — 240 | |
| 5ПКТп(б)-нг-LS-1-10/25 | 5ПКТп(б)-нг-LS-1-10/25(Б) | внутренняя и наружная | 5 | 1 | 10 — 25 |
| 5ПКТп(б)-нг-LS-1-25/50 | 5ПКТп(б)-нг-LS-1-25/50(Б) | 5 | 1 | 25 — 50 | |
| 5ПКТп(б)-нг-LS-1-70/120 | 5ПКТп(б)-нг-LS-1-70/120(Б) | 5 | 1 | 70 — 120 | |
| 5ПКТп(б)-нг-LS-1-150/240 | 5ПКТп(б)-нг-LS-1-150/240(Б) | 5 | 1 | 150 — 240 |
|
