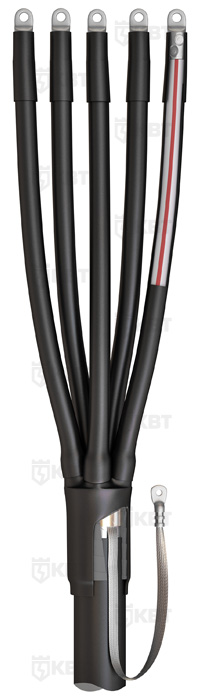

Муфта концевая кабельная 4ПКТп-1, 5ПКТп-1
| Название | Артикул | Цена |
|---|---|---|
| 4ПКТп(б) -1- 10/25 -Б- (КВТ) | 65798 | 957.95 руб. |
| 4ПКТп - 1 - 10/25 (КВТ) | 65523 | 520.95 руб. |
| 4ПКТп - 1 - 10/25 (Б) (КВТ) | 65524 | 809.6 руб. |
| 4ПКТп(б) -1- 10/25 (КВТ) | 65797 | 670.45 руб. |
| 4ПКТп-1-25/50(КВТ) | 57777 | 548.55 руб. |
| 4ПКТп-1-25/50-Б-(КВТ) | 57778 | 1 074.1 руб. |
| 4ПКТп(б)-1-25/50(КВТ) | 57783 | 704.95 руб. |
| 4ПКТп(б)-1-25/50-Б-(КВТ) | 57784 | 1 230.5 руб. |
| 4ПКТп-1-70/120(КВТ) | 57779 | 635.95 руб. |
| 4ПКТп-1-70/120-Б-(КВТ) | 57780 | 1 313.3 руб. |
| 4ПКТп(б)-1-70/120(КВТ) | 57786 | 824.55 руб. |
| 4ПКТп(б)-1-70/120-Б-(КВТ) | 57787 | 1 501.9 руб. |
| 4ПКТп-1-150/240(КВТ) | 57781 | 718.75 руб. |
| 4ПКТп-1-150/240-Б-(КВТ) | 57782 | 1 635.3 руб. |
| 4ПКТп(б)-1-150/240(КВТ) | 57788 | 970.6 руб. |
| 4ПКТп(б)-1-150/240-Б-(КВТ) | 57789 | 1 890.6 руб. |
| 5ПКТп - 1 - 10/25 (КВТ) | 65525 | 801.55 руб. |
| 5ПКТп - 1 - 10/25 (Б) (КВТ) | 65526 | 1 162.65 руб. |
| 5ПКТп(б) -1- 10/25 (КВТ) | 65799 | 995.9 руб. |
| 5ПКТп(б) -1- 10/25 -Б- (КВТ) | 65800 | 1 354.7 руб. |
| 5ПКТп-1-25/50(КВТ) | 60327 | 762.45 руб. |
| 5ПКТп-1-25/50-Б-(КВТ) | 60328 | 1 415.65 руб. |
| 5ПКТп(б)-1-25/50(КВТ) | 60336 | 997.05 руб. |
| 5ПКТп(б)-1-25/50-Б-(КВТ) | 60337 | 1 647.95 руб. |
| 5ПКТп-1-70/120(КВТ) | 60329 | 946.45 руб. |
| 5ПКТп-1-70/120-Б-(КВТ) | 60330 | 1 790.55 руб. |
| 5ПКТп(б)-1-70/120(КВТ) | 60338 | 1 107.45 руб. |
| 5ПКТп(б)-1-70/120-Б-(КВТ) | 60339 | 1 950.4 руб. |
| 5ПКТп-1-150/240(КВТ) | 60331 | 987.85 руб. |
| 5ПКТп-1-150/240-Б-(КВТ) | 60332 | 2 134.4 руб. |
| 5ПКТп(б)-1-150/240(КВТ) | 60340 | 1 367.35 руб. |
| 5ПКТп(б)-1-150/240-Б-(КВТ) | 60341 | 2 516.2 руб. |
Муфты термоусаживаемые концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией 4ПКТп-1, 5ПКТп-1 (КВТ)
- Инструкция по монтажу 4ПКТп-1, 5ПКТп-1
концевых термоусаживаемых муфт внутренней и наружной установки для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
- Предназначены для оконцевания 4-х и 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
- Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп
- Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Комплект муфты с ленточной броней включает плоский провод заземления и одну пружину постоянного давления для монтажа провода заземления к бронелентам кабеля
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Каталог в PDF кабельные муфты "КВТ"
Основные характеристики
| комплектация и наименование муфты | тип установки муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) | |
|---|---|---|---|---|---|
| без болтовых наконечников | с болтовыми наконечниками | ||||
| для кабеля без брони | |||||
| 4ПКТп-1-10/25 | 4ПКТп-1-10/25(Б) | внутренняя и наружная | 4 | 1 | 10 — 25 |
| 4ПКТп-1-25/50 | 4ПКТп-1-25/50(Б) | 4 | 1 | 25 — 50 | |
| 4ПКТп-1-70/120 | 4ПКТп-1-70/120(Б) | 4 | 1 | 70 — 120 | |
| 4ПКТп-1-150/240 | 4ПКТп-1-150/240(Б) | 4 | 1 | 150 — 240 | |
| 5ПКТп-1-10/25 | 5ПКТп-1-10/25(Б) | внутренняя и наружная | 5 | 1 | 10 — 25 |
| 5ПКТп-1-25/50 | 5ПКТп-1-25/50(Б) | 5 | 1 | 25 — 50 | |
| 5ПКТп-1-70/120 | 5ПКТп-1-70/120(Б) | 5 | 1 | 70 — 120 | |
| 5ПКТп-1-150/240 | 5ПКТп-1-150/240(Б) | 5 | 1 | 150 — 240 | |
| для кабелей с броней: | |||||
| 4ПКТп(б)-1-10/25 | 4ПКТп(б)-1-10/25(Б) | внутренняя и наружная | 4 | 1 | 10 — 25 |
| 4ПКТп(б)-1-25/50 | 4ПКТп(б)-1-25/50(Б) | 4 | 1 | 25 — 50 | |
| 4ПКТп(б)-1-70/120 | 4ПКТп(б)-1-70/120(Б) | 4 | 1 | 70 — 120 | |
| 4ПКТп(б)-1-150/240 | 4ПКТп(б)-1-150/240(Б) | 4 | 1 | 150 — 240 | |
| 5ПКТп(б)-1-10/25 | 5ПКТп(б)-1-10/25(Б) | внутренняя и наружная | 5 | 1 | 10 — 25 |
| 5ПКТп(б)-1-25/50 | 5ПКТп(б)-1-25/50(Б) | 5 | 1 | 25 — 50 | |
| 5ПКТп(б)-1-70/120 | 5ПКТп(б)-1-70/120(Б) | 5 | 1 | 70 — 120 | |
| 5ПКТп(б)-1-150/240 | 5ПКТп(б)-1-150/240(Б) | 5 | 1 | 150 — 240 | |
