Муфта концевая кабельная 4КВТп-1, 3КВТп-1
| Название | Артикул | Цена |
|---|---|---|
| 4КВНТп -1- 25/50 (КВТ) | 57888 | 983.25 руб. |
| 4КВНТп -1-25/50-Б-(КВТ) | 57889 | 1 509.95 руб. |
| 4КВНТп-1-70/120 (КВТ) | 57890 | 1 039.6 руб. |
| 4КВНТп-1-70/120-Б-(КВТ) | 57891 | 1 722.7 руб. |
| 4КВНТп-1-150/240(КВТ) | 57892 | 1 159.2 руб. |
| 4КВНТп-1-150/240-Б-(КВТ) | 57893 | 2 076.9 руб. |
| 3КВНТп-1-25/50КВТ) | 57894 | 899.3 руб. |
| 3КВНТп-1-25/50-Б-(КВТ) | 57895 | 1 297.2 руб. |
| 3КВНТп-1-70/120КВТ) | 57896 | 964.85 руб. |
| 3КВНТп-1-70/120-Б-(КВТ) | 57897 | 1 475.45 руб. |
| 3КВНТп-1-150/240(КВТ) | 57898 | 1 086.75 руб. |
| 3КВНТп-1-150/240-Б-(КВТ) | 57899 | 1 774.45 руб. |

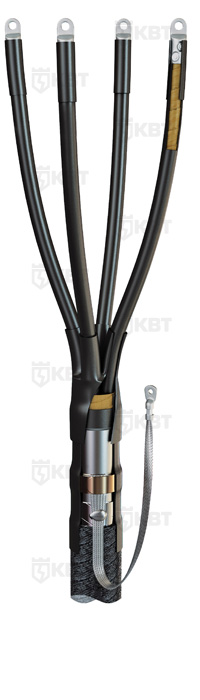

Муфты термоусаживаемые концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией 4КВНТп-1, 3КВНТп-1
- Инструкция по монтажу 4КВНТп-1, 3КВНТп-1
концевых термоусаживаемых муфт внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение до 1 кВ
- Предназначены для оконцевания 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, на напряжение до 1кВ
- Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
- Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
- Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
Каталог в PDF кабельные муфты "КВТ"
Основные характеристики
| комплектация и наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | тип установки | сечение жил кабеля (мм²) | |
|---|---|---|---|---|---|
| без болтовых наконечников | с болтовыми наконечниками | ||||
| 4КВНТп-1-25/50 | 4КВНТп-1-25/50(Б) | 4 | 1 | внутренняя и наружная | 25 — 50 |
| 4КВНТп-1-70/120 | 4КВНТп-1-70/120(Б) | 4 | 1 | 70 — 120 | |
| 4КВНТп-1-150/240 | 4КВНТп-1-150/240(Б) | 4 | 1 | 150 — 240 | |
| 3КВНТп-1-25/50 | 3КВНТп-1-25/50(Б) | 3 | 1 | 25 — 50 | |
| 3КВНТп-1-70/120 | 3КВНТп-1-70/120(Б) | 3 | 1 | 70 — 120 | |
| 3КВНТп-1-150/240 | 3КВНТп-1-150/240(Б) | 3 | 1 | 150 — 240 |
|
