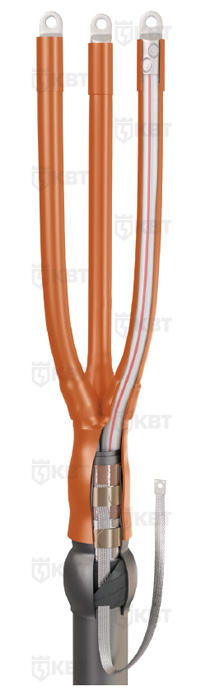

Муфта концевая кабельная 3ПКТп-6
Название | Артикул | Цена |
---|---|---|
3ПКТп-6-25/50 (КВТ) | 65511 | 1 072.95 руб. |
3ПКТп-6-25/50-Б-(КВТ) | 65514 | 1 470.85 руб. |
3ПКТп -6- 70/120 (КВТ) | 65512 | 1 396.1 руб. |
3ПКТп -6- 70/120 -Б- (КВТ) | 65515 | 1 907.85 руб. |
3ПКТп -6- 150/240 (КВТ) | 65513 | 1 695.1 руб. |
3ПКТп -6- 150/240 -Б- (КВТ) | 65516 | 2 383.95 руб. |
Муфты термоусаживаемые концевые внутренней и наружной установки на напряжение 6 кВ для 3-х жильных кабелей с пластмассовой изоляцией 3ПКТп-6
-
для оконцевания 3-х жильных кабелей с пластмассовой изоляцией с броней или без брони, на напряжение 6 кВ
- Предназначены для оконцевания 3-х жильных кабелей с пластмассовой изоляцией с броней или без брони, на напряжение 6 кВ
- Типы монтируемых кабелей: (А)ВВГ-6, (А)ВБбШв-6, (А)ПвБбШв-6, а также их аналоги и модификации
- Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Длина трубок жильной изоляции, используемых в муфте, обеспечивает длину пути токов утечки, соответствующую требованиям ГОСТ, для самой высокой степени загрязнения поверхности. Это позволяет использовать муфту как для внутренней, так и для наружной установки без использования жильных изоляторов
- Поясная манжета в сочетании с герметиком обеспечивает полную герметизацию и защиту узла заземления муфты от атмосферных воздействий
- В муфтах используется непаяная система заземления. Базовая комплектация включает в себя две пружины постоянного давления, используемые для крепежа провода заземления к медному экрану и бронелентам кабеля
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают трекингостойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
Каталог в PDF кабельные муфты "КВТ"
Основные характеристики
комплектация и наименование муфты | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) | тип установки | тип кабеля | |
---|---|---|---|---|---|---|
без болтовых наконечников | с болтовыми наконечниками | |||||
3ПКТп-6-25/50 | 3ПКТп-6-55/50(Б) | 3 | 6 | 25 — 50 | внутренняя и наружная |
с броней и без брони |
3ПКТп-6-70/120 | 3ПКТп-6-70/120(Б) | 3 | 6 | 70 — 120 | ||
3ПКТп-6-150/240 | 3ПКТп-6-150/240(Б) | 3 | 6 | 150 — 240 |
