Муфта концевая кабельная 1ПКТ нг-LS

Название	Артикул	Цена
1ПКТнг-LS-1-10/25 -Б- (КВТ)	66832	271.4 руб.
1ПКТнг-LS-1-25/50 -Б- (КВТ)	66833	261.05 руб.
1ПКТнг-LS-1-70/120 -Б- (КВТ)	66834	462.3 руб.
1ПКТнг-LS-1-150/240 -Б- (КВТ)	66835	430.1 руб.
1ПКТнг-LS-1-300/400 -Б- (КВТ)	67031	700.35 руб.
1ПКТнг-LS-1-500/630 -Б- (КВТ)	67076	792.35 руб.

Описание

Концевые кабельные муфты 1ПКТ-нг-LS

Инструкция по монтажу 1ПКТ-нг-LS
для герметичного оконцевания кабелей и проводов с пластмассовой изоляцией на напряжение до 1 кВ

Предназначены для герметичного оконцевания кабелей и проводов с пластмассовой изоляцией на напряжение до 1 кВ

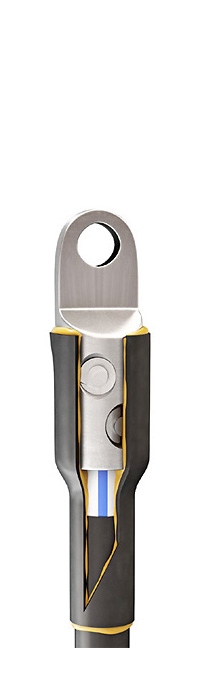

Комплект состоит из болтового наконечника с угловым расположением болтов и термоусаживаемой манжеты с клеевым слоем
Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки 3:1 обеспечивают полную герметизацию и изоляцию соединений
Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
Термоусадочные трубки устойчивы к ультрафиолетовому излучению и погодным условиям
При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
Рекомендованы для оснащения ремонтно-аварийных служб

Каталог в PDF кабельные муфты "КВТ"

Основные характеристики

комплектация и наименование муфты	число жил в кабеле	рабочее напряжение (кВ)	сечение жил кабеля (мм²)
1ПКТ-1-10/25(Б) нг-LS	1	1	10 — 25
1ПКТ-1-25/50(Б) нг-LS	1	1	25 — 50
1ПКТ-1-70/120(Б) нг-LS	1	1	70 — 120
1ПКТ-1-150/240(Б) нг-LS	1	1	150 — 240
1ПКТ-1-300/400(Б) нг-LS	1	1	300 — 400
1ПКТ-1-500/630(Б) нг-LS	1	1	500 — 630
