Ответвительный сжим ("орешки") предназначены для выполнения ответвлений от магистральных линий кабелей и проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания проводника
Сердечник представляет собой профилированные под типоразмер кабеля плашки, затягивающиеся болтами
Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией
Корпус обладает негерметичной конструкцией
Отсутствие выпадающих и теряющихся деталей. Монтаж классической конструкции кабельных сжимов У-731, 733, 734, 739 подразумевал соединение двух половинок защитного корпуса при помощи пары стальных колец. Закаленные пружинные кольца необходимо было последовательно установить в специальные пазы, расположенные на торцах корпуса. Для попадания в паз кольцо нужно было предварительно растянуть в диаметре. При потере или в отсутствии кольца распадающийся корпус сжима от безнадежности скреплялся витками изоляционной ленты. Новая конструкция сжимов «КВТ» на защелкивающихся клипсах минимизирует количество монтажных операций и гарантирует качественный результат в 100 случаев из 100.
Забытое кольцо на У-859. В старой классической конструкции корпуса сжима У-859 присутствовало 3 элемента: две половинки корпуса и завинчивающаяся на горловину пластиковая гайка-кольцо, которое выполняло функцию соединительного элемента и единственного крепежа для верхней и нижней частей корпуса. Кольцо при монтаже заранее необходимо было одевать на кабель, в обратном случае требовалось разобрать и смонтировать сердечник еще раз. Такой вариант исключен при монтаже новой двухкомпонентной конструкции У-859М «КВТ».
Механизм замка. Точно подобранное усилие фиксации замковых клипс на раскрытие – закрытие корпуса обеспечивает быстрый демонтаж и монтаж корпуса. Усилие размыкания двух половинок корпуса, составляющее от 3 до 8 кгс, в зависимости от типоразмера сжима, гарантирует высокую механическую прочность и вибростойкость сборной конструкции. При необходимости могут быть использованы дополнительные пазы под шлицевую отвертку облегчающие открытие корпуса.
Размеры. В сравнении с классической конструкцией защитные корпуса новых сжимов «КВТ» обладают более компактными габаритами. Это обеспечивает удобство хранения и монтажа в ограниченном пространстве.
Простота и удобство монтажа. Минимальное количество деталей сборки, простая и надежная конструкция замка определяют минимальное число и время монтажных операций.
Скорость монтажа. Благодаря новой конструкции время сборки корпусов кабельных сжимов снижается почти в 10 раз! Тем самым значительно увеличивается производительность труда при монтаже и сокращается время регламентных работ по проверке соединений.
Монтаж в труднодоступных местах. Защелкивающаяся двустворчатая конструкция и уменьшенные размеры корпуса позволяют проводить монтаж кабельных сжимов в труднодоступных местах и в условиях ограниченного пространства (распределительных щитах, межэтажных щитках многоквартирных домов, кабельных шахтах, лотках и т.п.)
Снижение травмоопасности. Монтаж и демонтаж пружинных стальных колец, скреплявших верхнюю и нижнюю части классических сжимов У-731,733,734,739, требовал от монтажника определенной ловкости и сопровождался риском травмирования. Острый конец пружины, вонзившийся под ноготь при попытке снять стальное кольцо, был далеко не самой большой неприятностью. Летящее кольцо из закаленной стали представляло куда более серьезную опасность для глаз. При монтаже и демонтаже новых сжимов «КВТ» 700-й серии, можно не опасаться травм пальцев и обходиться без защитных очков.
Материал корпуса. Корпуса новых кабельных сжимов «КВТ» выполнены из специального поликарбоната, не распространяющего горение и обладающего высокими прочностными и диэлектрическими свойствами.

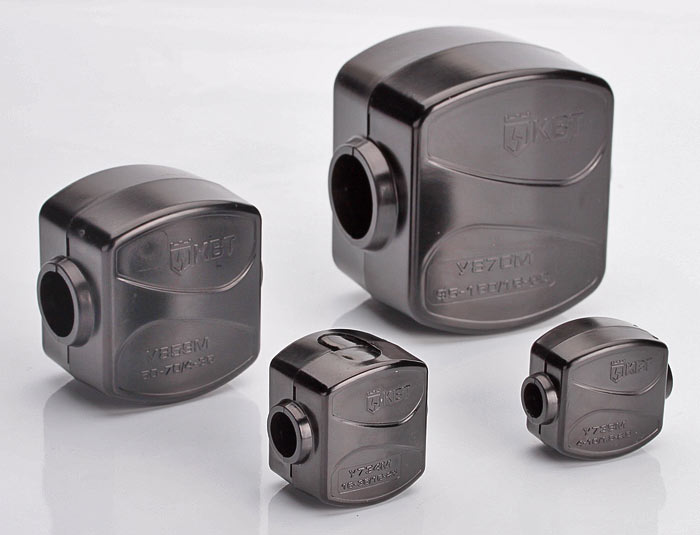

Маркировка. На поверхности корпуса каждого сжима «КВТ» имеется четкая рельефная маркировка с логотипом завода-производителя, названием сжима (например, «У-731») и диапазоном сечений кабеля «магистраль-ответвление». Таким образом, если разные размеры сжимов оказались вперемешку – быстрая и безошибочная идентификация не составит труда.
Дизайн и функциональность. Плавные обтекаемые линии и формы новых корпусов «КВТ» не только придают изделиям современный вид и улучшают их эстетическое восприятие. Проходящие по центру поверхностей параболические наплывы и утолщения образуют дополнительные ребра жесткости, делающие корпус прочным и ударостойким.
Цена. Несмотря на появление семейства аналогов – «прокалывающих зажимов», кабельные сжимы серий У-700 (731, 733, 734, 739) и У-800 (859, 870, 871, 872) по-прежнему остаются самым экономичнымспособом монтажа ответвления от магистральных линий. Надежность и универсальность, возможность отслеживания несанкционированных подключений абонентов делают кабельные сжимы безальтернативными при строительстве многоэтажных домов. При всех преимуществах сжимов «КВТ» новой конструкции цена изделий осталась такой же низкой и привлекательной.
