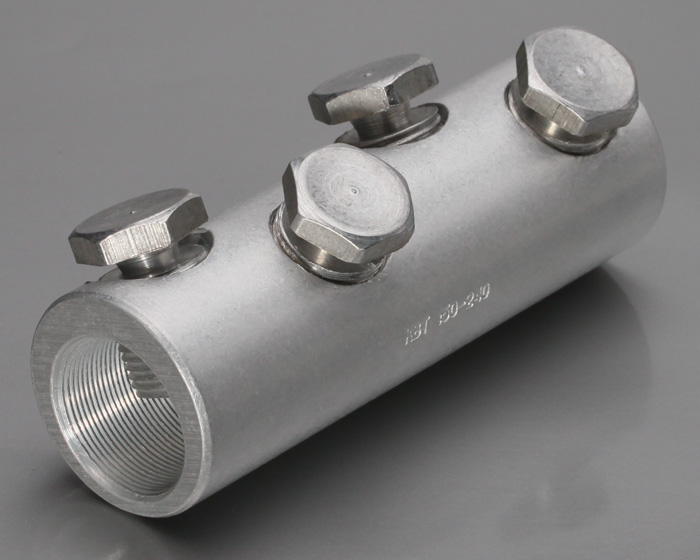

Соединитель болтовой с угловым расположением болтов
| Название |
Артикул |
Цена |
| 4СБЕ- 25/50 (КВТ) |
65802 |
172.07 руб. |
| 4СБЕ- 70/120 (КВТ) |
65803 |
212.52 руб. |
| 4СБЕ-150/240 (КВТ) |
65804 |
297.67 руб. |
| 6СБЕ-300/400 (КВТ) |
65805 |
770.76 руб. |
| 6СБЕ-500/630 (КВТ) |
65806 |
1 047.52 руб. |
- Тип: СБЕ по ТУ 3449-009-97284872-2006
- Предназначены для соединения однопроволочных и многопроволочных секторных жил. Предполагают соединение любых типов секторных жил для 3-х, 4-х и 5-ти жильных кабелей;
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Материал корпуса: специальный алюминиевый сплав;
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механиче- ские и электрические свойства контактного соединения.
| Наименование | Сечение (мм²) | Размеры(мм) | болтов |
|---|
| L | L2 | d | d1 | N |
|---|
| 4СБЕ-25/50 |
25–50 |
66.0 |
31.5 |
19.0 |
11.0 |
12 |
4 |
| 4СБЕ-70/120 |
70–120 |
90.0 |
43.5 |
27.0 |
17.0 |
17 |
4 |
| 4СБЕ-150/240 |
150–240 |
110.0 |
53.5 |
37.0 |
25.0 |
19 |
4
|
