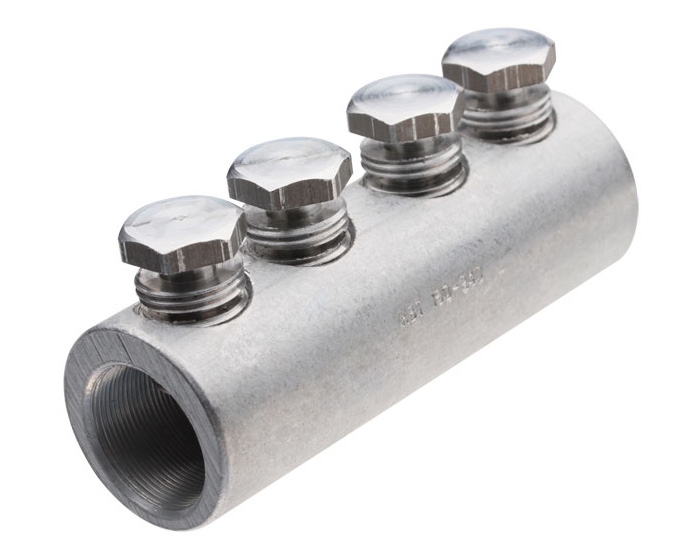

Соединитель болтовой с рядным расположением болтов
Название |
Артикул |
Цена |
2СБ-10/25 (КВТ) |
65813 |
79.88 руб. |
4СБ-25/50 (КВТ) |
65812 |
149.63 руб. |
4СБ-70/120 (КВТ) |
65814 |
184.81 руб. |
4СБ-150/240 (КВТ) |
65815 |
258.84 руб. |
- Тип: СБ по ТУ 3449-009-97284872-2006
- Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Рядное расположение болтов на корпусе соединителя
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: без покрытия
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-4 (КВТ)
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Наименование | Сечение (мм²) | Размеры(мм) | болтов |
L | L2 | d | d1 | N |
2СБ-10/25 |
10–25 |
40.0 |
18.0 |
13.0 |
8.0 |
8 |
2 |
4СБ-25/50 |
25-50 |
66.0 |
31.5 |
19.0 |
11.0 |
12 |
4 |
4СБ-70/120 |
70–120 |
90.0 |
43.5 |
27.0 |
17.0 |
17 |
4 |
4СБ-150/240 |
150–240 |
110.0 |
53.5 |
37.0 |
25.0 |
19 |
4 |
