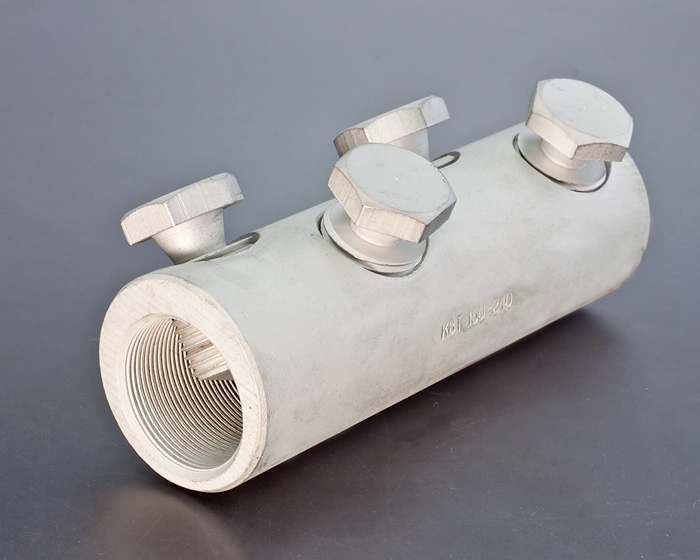

Соединитель болтовой с покрытием и угловым расположением болтов
Название |
Артикул |
Цена |
2СБ-10/25(Л) (КВТ) |
66606 |
202.01 руб. |
4СБЕ-25/50(Л) (КВТ) |
65820 |
411.87 руб. |
4СБЕ-70/120(Л) (КВТ) |
65821 |
590.94 руб. |
4СБЕ-150/240(Л) (КВТ) |
65822 |
919.36 руб. |
6СБЕ-300/400(Л) (КВТ) |
65823 |
1 703.77 руб. |
6СБЕ-500/630(Л) (КВТ) |
65824 |
3 326.35 руб. |
- Тип: СБЕ-(Л) по ТУ 3449-009-97284872-2006
- Предназначены для соединения однопроволочных и многопроволочных секторных жил. Предполагают соединение любых типов секторных жил для 3-х, 4-х и 5-ти жильных кабелей;
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Материал корпуса: специальный алюминиевый сплав;
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механиче- ские и электрические свойства контактного соединения.
Наименование | Сечение (мм²) | Размеры(мм) | болтов |
L | L₂ | d | d₁ | N |
СБЕ-25/50-(Л) |
25–50 |
66.0 |
31.5 |
19.0 |
11.0 |
12 |
4 |
СБЕ-70/120-(Л) |
70–120 |
90.0 |
43.5 |
27.0 |
17.0 |
17 |
4 |
СБЕ-150/240-(Л) |
150–240 |
110.0 |
53.5 |
37.0 |
25.0 |
19 |
4 |
