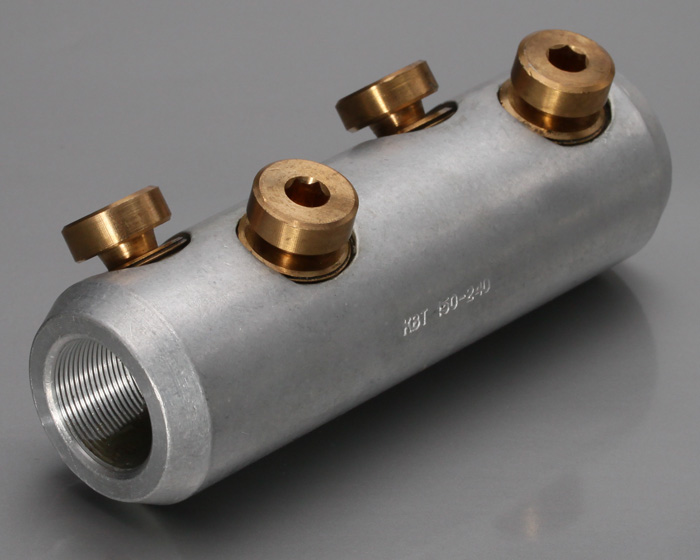

Соединитель болтовой на напряжение до 35 кВ
Название |
Артикул |
Цена |
4СБЕ-35-70/120 (КВТ) |
65825 |
362.53 руб. |
4СБЕ-35-150/240 (КВТ) |
65826 |
507.73 руб. |
6СБЕ-35-300/400 (КВТ) |
65827 |
1 624.71 руб. |
- Тип: НБЕ-35 по ТУ 3449-042-97284872-2011
- Предназначены для соединения кабельных жил напряжением до 35 кВ
- Центрально симметричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Диапазоны применения болтовых соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- Внутренний шестигранник в головке болта позволяет поизводить монтаж соединителей в условиях ограниченного пространства
- Соединители «КВТ» имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- На корпусе каждого соединителя выбита маркировка с указанием номинального даипазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Наименование | Сечение (мм²) | Размеры (мм) |
L | L2 | d | d1 | S1 |
4СБЕ-35–70/120 |
70–120 |
100.0 |
45.0 |
27.0 |
15.0 |
5 |
4СБЕ-35–150/240 |
150–240 |
116.0 |
53.0 |
37.0 |
21.0 |
6 |
6СБЕ-35–300/400 |
300–400 |
190.0 |
87.0 |
48.0 |
278.0 |
6 |
