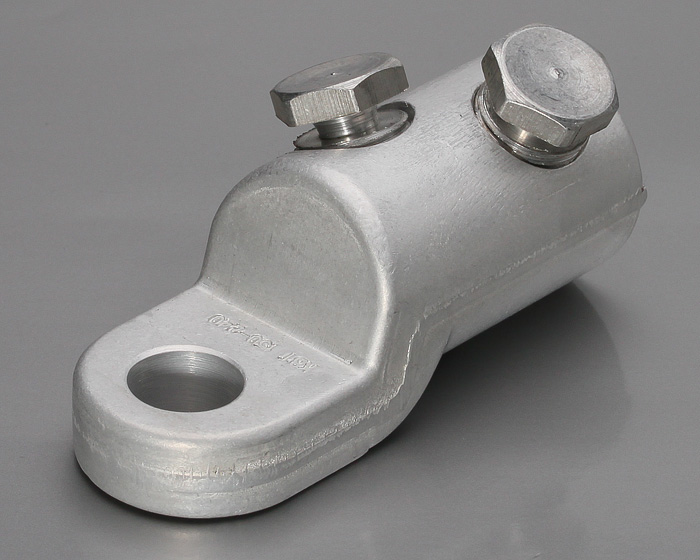

Наконечник болтовой с угловым расположением болтов
Название |
Артикул |
Цена |
2НБЕ- 25/50 (КВТ) |
65807 |
151.82 руб. |
2НБЕ- 70/120 (КВТ) |
65808 |
195.67 руб. |
2НБЕ-150/240 (КВТ) |
65809 |
264.59 руб. |
3НБЕ-300/400 (КВТ) |
65810 |
642.3 руб. |
3НБЕ-500/630 (КВТ) |
65811 |
1 189.42 руб. |
- Тип: НБЕ по ТУ 3449-009-97284872-2006
- Предназначены для оконцевания любого типа проводников: круглых и секторных, моножильных и многожильных
- Каждый наконечник является мультиразмерным и перекрывает диапазон сечений кабеля
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Материал корпуса и болтов: специальный алюминиевый сплав
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-4 (КВТ)
![](http://www.kvt.su/images/prod/boltlugs/nbe.png)
Наименование | Сечение (мм²) | Размеры (мм) | болтов |
D | L | L₁ | L₂ | F | S | d | d₁ | N |
2НБЕ-25/50 |
25–50 |
10.5 |
58.0 |
21.5 |
28.0 |
9.5 |
8.0 |
19.0 |
11.0 |
12 |
2 |
2НБЕ-70/120 |
70–120 |
13.0 |
78.0 |
26.5 |
41.0 |
13.5 |
12.0 |
27.0 |
17.0 |
17 |
2 |
2НБЕ-150/240 |
150–240 |
17.0 |
98.0 |
34.5 |
53.0 |
15.5 |
14.0 |
37.0 |
25.0 |
19 |
2
|
