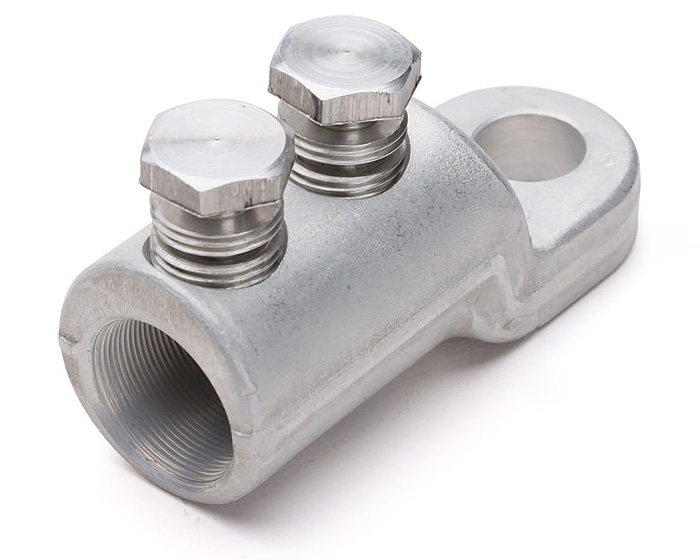

Наконечник болтовой с рядным расположением болтов
Название |
Артикул |
Цена |
1НБ- 10/25 (КВТ) |
65908 |
71.92 руб. |
2НБ- 25/50 (КВТ) |
65817 |
132.02 руб. |
2НБ- 70/120 (КВТ) |
65818 |
170.15 руб. |
2НБ-150/240 (КВТ) |
65819 |
230.08 руб. |
- Тип: НБ по ТУ 3449-009-97284872-2006
- Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Рядное расположение болтов на корпусе наконечника
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: без покрытия
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-4 (КВТ)
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Наименование | Сечение (мм²) | Размеры (мм) | болтов |
D | L | L₁ | L₂ | F | S | d | d₁ | N |
1НБ-10/25 |
10–25 |
6.4 |
38.0 |
15.2 |
18.0 |
6.5 |
6.0 |
13.0 |
8.0 |
8 |
1 |
2НБ-25/50 |
25-50 |
10.5 |
58.0 |
21.5 |
32.0 |
9.5 |
8.0 |
19.0 |
11.0 |
12 |
2 |
2НБ-70/120 |
70–120 |
13.0 |
78.0 |
26.5 |
41.0 |
13.5 |
12.0 |
27.0 |
17.0 |
17 |
2 |
2НБ-150/240 |
150–240 |
17.0 |
98.0 |
34.5 |
53.0 |
15.5 |
14.0 |
37.0 |
25.0 |
19 |
2
|
