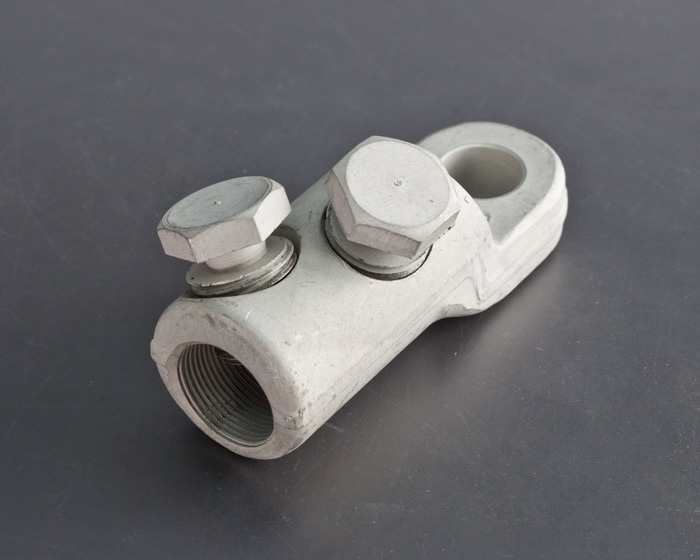

Наконечник болтовой с покрытием и угловым расположением болтов
| Название |
Артикул |
Цена |
| 1НБ-10/25(Л) (КВТ) |
66607 |
160.83 руб. |
| 2НБЕ-25/50(Л) (КВТ) |
65828 |
351.07 руб. |
| 2НБЕ-70/120(Л) (КВТ) |
65829 |
586.43 руб. |
| 2НБЕ-150/240(Л) (КВТ) |
65830 |
735.48 руб. |
| 3НБЕ-300/400(Л) (КВТ) |
65831 |
1 487.17 руб. |
| 3НБЕ-500/630(Л) (КВТ) |
65832 |
1 703.77 руб. |
- Тип: НБЕ-(Л) по ТУ 3449-009-97284872-2006
- Предназначены для оконцевания однопроволочных и многопроволочных секторных жил. Предполагают оконцевание любых типов секторных жил для 3-х, 4-х и 5-ти жильных кабелей
- Специальный профиль под жилу облегчает позиционирование секторных жил в корпусе наконечников и обеспечивает высокую механическую прочность при затяжке болтами
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля. 2 типоразмера наконечников перекрывают 8 сечений кабеля от 50 до 300 мм²
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Материал корпуса: специальный алюминиевый сплав
- Покрытие корпуса и болтов: гальваническое
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механиче ские и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
| Наименование | Сечение (мм²) | Размеры (мм) | болтов |
|---|
| D | L | L₁ | L₂ | F | S | d | d₁ | N |
|---|
| 2НБЕ-25/50(Л) |
25–50 |
10.5 |
58.0 |
21.5 |
28.0 |
9.5 |
8.0 |
19.0 |
11.0 |
12 |
2 |
| 2НБЕ-70/120(Л) |
70–120 |
13.0 |
78.0 |
26.5 |
41.0 |
13.5 |
12.0 |
27.0 |
17.0 |
17 |
2 |
| 2НБЕ-150/240(Л) |
150–240 |
17.0 |
98.0 |
34.5 |
53.0 |
15.5 |
14.0 |
37.0 |
25.0 |
19 |
2
|
